Εναλλάκτες θερμότητας πλάκας αλουμινίου

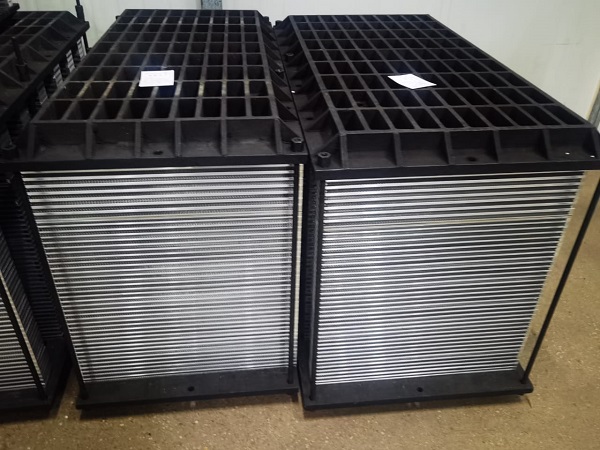

Εναλλάκτης θερμότητας πλάκας αλουμινίου

Η εμφάνιση των εναλλάκτη θερμότητας από πλάκες αλουμινίου ανέβασε την απόδοση ανταλλαγής θερμότητας του εναλλάκτη θερμότητας σε ένα νέο επίπεδο. Ταυτόχρονα, οι εναλλάκτες θερμότητας με πλάκες αλουμινίου έχουν τα πλεονεκτήματα του μικρού μεγέθους, του μικρού βάρους και μπορούν να χειριστούν περισσότερα από δύο είδη μέσων. Επί του παρόντος, οι εναλλάκτες θερμότητας από πλάκες αλουμινίου έχουν χρησιμοποιηθεί ευρέως σε βιομηχανίες πετρελαίου, χημικών, φυσικού αερίου και σε άλλες βιομηχανίες.

Δομή προϊόντος:

Οι εναλλάκτες θερμότητας πλάκας αλουμινίου αποτελούνται συνήθως από χωρίσματα, πτερύγια, ράβδους και εκτροπείς. Πτερύγια, εκτροπείς και στεγανοποιήσεις τοποθετούνται ανάμεσα σε δύο γειτονικά χωρίσματα για να σχηματίσουν ένα ενδιάμεσο στρώμα, το οποίο ονομάζεται κανάλι. Τέτοια ενδιάμεσα στρώματα στοιβάζονται σύμφωνα με διαφορετικές μεθόδους υγρού και συγκολλούνται σε ένα σύνολο για να σχηματίσουν μια δέσμη πλάκας. Η δέσμη του πιάτου είναι ένα πιάτο. Ο πυρήνας του εναλλάκτη θερμότητας με πτερύγια, μαζί με τις απαραίτητες κεφαλές, σωλήνες σύνδεσης, στηρίγματα κ.λπ., αποτελούν έναν εναλλάκτη θερμότητας πλάκας-πτερυγίου.

Αρχή λειτουργίας:

Από την άποψη του μηχανισμού μεταφοράς θερμότητας, ο εναλλάκτης θερμότητας πλάκας αλουμινίου εξακολουθεί να είναι ένας εναλλάκτης θερμότητας ώμου-βραχίονα. Το κύριο χαρακτηριστικό του είναι ότι έχει εκτεταμένη δευτερεύουσα επιφάνεια μεταφοράς θερμότητας (πτερύγια), έτσι ώστε η διαδικασία μεταφοράς θερμότητας να πραγματοποιείται όχι μόνο στην κύρια επιφάνεια μεταφοράς θερμότητας (διαφράγματα), αλλά και στη δευτερεύουσα επιφάνεια μεταφοράς θερμότητας ταυτόχρονα. Η θερμότητα του μέσου στην πλευρά της υψηλής θερμοκρασίας χύνεται στο μέσο στην πλευρά της χαμηλής θερμοκρασίας μία φορά και μέρος της θερμότητας μεταφέρεται κατά μήκος της κατεύθυνσης ύψους της επιφάνειας του πτερυγίου, δηλαδή κατά μήκος της κατεύθυνσης ύψους του πτερυγίου , υπάρχει ένα χώρισμα για να χύνεται θερμότητα και στη συνέχεια η θερμότητα μεταφέρεται αγωγικά στο πλευρικό μέσο χαμηλής θερμοκρασίας. Δεδομένου ότι το ύψος του πτερυγίου υπερβαίνει κατά πολύ το πάχος του πτερυγίου, η διαδικασία αγωγής θερμότητας κατά μήκος της κατεύθυνσης του ύψους του πτερυγίου είναι παρόμοια με αυτή μιας ομοιογενούς λεπτής ράβδου οδήγησης. Αυτή τη στιγμή, η θερμική αντίσταση του πτερυγίου δεν μπορεί να αγνοηθεί. Η υψηλότερη θερμοκρασία και στα δύο άκρα του πτερυγίου είναι ίση με τη θερμοκρασία του χωρίσματος. Με τη μεταφορά και την απελευθέρωση θερμότητας μεταξύ του πτερυγίου και του μέσου, η θερμοκρασία συνεχίζει να μειώνεται μέχρι τη μέση θερμοκρασία στο μέσο του πτερυγίου.

Εφαρμογή:

Οι εναλλάκτες θερμότητας με πλάκες αλουμινίου χρησιμοποιούνται όλο και πιο ευρέως σε διάφορους βιομηχανικούς τομείς λόγω της ανώτερης απόδοσης και της ώριμης τεχνολογίας τους.
1. Εξοπλισμός διαχωρισμού αέρα: Οι εναλλάκτες θερμότητας χαμηλής θερμοκρασίας, όπως ο κύριος εναλλάκτης θερμότητας, ο υποψύκτης και ο εξατμιστής συμπύκνωσης του εξοπλισμού διαχωρισμού αέρα υιοθετούν εναλλάκτες θερμότητας με πλάκες πτερυγίων, οι οποίοι μπορούν να εξοικονομήσουν κόστος επένδυσης και εγκατάστασης εξοπλισμού και να μειώσουν την κατανάλωση ενέργειας μονάδας .
2. Πετροχημική βιομηχανία: ο εναλλάκτης θερμότητας πλάκας-πτερυγίου έχει τα πλεονεκτήματα της μεγάλης ικανότητας επεξεργασίας, της καλής επίδρασης διαχωρισμού και της χαμηλής κατανάλωσης ενέργειας. Έχει χρησιμοποιηθεί στον κρυογονικό διαχωρισμό αιθυλενίου, στο πλύσιμο με συνθετικό άζωτο αμμωνίας, στο φυσικό αέριο, στον διαχωρισμό αερίων και στην υγροποίηση των κοιτασμάτων πετρελαίου και σε άλλες διαδικασίες.
3. Μηχανήματα κατασκευής: Μετά από περισσότερα από 20 χρόνια έρευνας και πρακτικής, χώρες σε όλο τον κόσμο έχουν παραγάγει και χρησιμοποιήσει εναλλάκτες θερμότητας με πτερύγια πλάκας σε παρτίδες σε θερμαντικά σώματα αυτοκινήτων και ατμομηχανών, ψύκτες λαδιού εκσκαφέων, θερμαντικά σώματα ψυγείων και καλοριφέρ μετασχηματιστών υψηλής ισχύος. συσκευή.

FAQ:

Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Γενικά 5-7 ημέρες εάν τα αγαθά είναι σε απόθεμα. Ή 15-20 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, βασίζεται στην ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, μπορούμε να παρέχουμε δείγματα δωρεάν, αλλά δεν πληρώνουμε για τη ναυτιλία.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή
Εάν έχετε περαιτέρω ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
